eSELECT B1
Анализатор жидкости eSELECT B1
Описание анализатора жидкости (контроллера) серии eSELECT B1 фирмы ETATRON:
eSELECT B1 - анализатор жидкости высокоточный нового поколения для плавательных бассейнов, систем водоснабжения и установок для обработки воды. Данный анализатор (контроллер) используется для измерения электрохимических показателей: pH, RedOx (ОВП), свободного (общего) органического или неорганического хлора (один измеряемый показатель на выбор). Диапазоны измерений: 0÷14 pH; -1000÷ +1400 mV; 0-2; 0-20; 0-200; 0-2000 ppm (мг/л); 0-100°С. Разрешение дисплея: 0,01 pH; 1 mV; 0,01 ppm/0,1 ppm; 0,1°С. В Анализаторе жидкости eSELECT B1 предусмотрен режим управления дозированием: постоянный ON/OFF и PROP пропорциональный. Анализатор жидкости поддерживает подключение датчика потока, датчика уровня реагента, а также датчика температуры PT100 (датчики в комплект не входят). Анализатор жидкости позволяет производить настройку аварийной сигнализации по предельным концентрациям уровней MIN/MAX. Анализатор жидкости (контроллер) eSELECT B1 изготавливается в кислотостойком пластиковом корпусе с настенным креплением (240х197х92мм) и имеет цветной 4’’ жидкокристаллический дисплей с подсветкой и русифицированное меню с двумя типами настройки - стандарт, дающее пользователю возможность управлять необходимыми функциями, и меню эксперт, позволяющее пользователю управлять всеми функциями прибора. Устройство позволяет сохранять произведенные настройки по паролю. Универсальное входное напряжение 90-260V или 12V DC-24V AC/DC. Класс пылевлагозащиты: IP65. Анализатор жидкости eSELECT B1 содержит гальванически изолированные электронные компоненты, обеспечивающие высокий уровень устойчивости к электромагнитным помехам.
Внимание! В настоящее время данное оборудование снято с производства. Предлагаем в качестве замены анализатор жидкости eSELECT M1.
КУПИТЬ анализаторы жидкости eSELECT B1 в Москве в Компании Доминик за два шага:
- Выберите способ доставки (курьерская доставка или транспортная компания);
- Пришлите нам заявку (какая требуется продукция, количество, прочие детали) на адрес — info@techsteklo.ru или сообщите нам о своей потребности по телефонам: +7 (495) 231-36-71; +7 (495) 772-36-36.
Технические характеристики и цена на анализаторы жидкости eSELECT B1:
|
Марка, обозначение |
Цена без скидки, в руб. с НДС |
|
Анализатор жидкости eSELECT B1 90-260V |
Под заказ |
|
Анализатор жидкости eSELECT B1 12V DC -24 V DC/AC |
Под заказ |
Условия эксплуатации анализатора жидкости eSELECT B1:
- Диапазон рабочих температур, °С: 0 - +40;
Технические данные анализатора жидкости eSELECT B1:
- Режимы управления дозирования: постоянный ON/OFF, пропорциональный PROP;
- Тип меню: Стандарт/Эксперт;
- Измеряемые параметры: один измеряемый параметр на выбор – pH, Rx, свободный/общий хлор или измерение в режиме ppm
- Диапазон измерений, pH: 0-14 (разрешение 0,01 pH);
- Диапазон измерений, Rx: -1000+1400 mV (разрешение 1mV);
- Диапазон измерений, Cl: 0–2 мг/л; 0–20 мг/л; 0–200 мг/л; 0–2000 мг/л (разрешение 0,001/0,01/0,1/1 мг/л);
- Диапазон измерений в режиме PPM, Cl: 0–2 PPM; 0–20 PPM; 0–200 PPM; 0–2000 PPM разрешение 0,001/0,01/0,1/1 PPM);
- Диапазон измерений, t°C: 0-100 (разрешение 0,1°С);
- Универсальное напряжение: стандартное исполнение - 90-260В переменного тока 50/60 Гц, (по запросу - 12-24В постоянного тока, 24В переменного тока;
- Потребляемая мощность, Вт: 15 (пиковый ток - 1А);
- Аварийная сигнализация: по времени беспрерывного дозирования, по предельной концентрации уровней MIN/MAX;
- Независимые выходы: 2 выхода ON/OFF (бесконтактное реле) на каждый измеряемый параметр, 2 выхода 4-20 mA на каждую точку уставку (SETPOINT);
- Класс пылевлагозащиты: IP65;
- Дополнительные опции: часы, таймер;
- Внешние установочные размеры, мм: 200х160х90;
Входы анализатора жидкости eSELECT B1:
- Вход BNC для подключения сигнала от датчиков рН или RedOx или Хлора;
- Вход (штекер типа «Hirschmann») для подключения электропитания к датчику хлора SONDA CL;
- Вход для датчика потока;
- Вход для подключения датчика температуры PT100;
- Вход для датчика уровня реагента (в анализаторе предусмотрено два независимых входа для датчика уровня реагента на канал измерения).
Выходы анализатора жидкости eSELECT B1:
- Релейный выход ON/OFF (бесконтактное реле NO/NC) для дозирующих насосов или других исполнительных устройств, работающих в режиме ON/OFF (max. ток 16А с резистивной нагрузкой; 3А с индуктивной нагрузкой);
- Два независимых релейных выхода ON/OFF на канал измерения;
- Выход токовый (аналоговый): 4–20 mA (динамический 0..500 Ω);
- Два независимых токовых выхода 4-20 mA на канал измерения;
- Выход TTL: 0– 999 импульсов/мин. Два независимых выхода TTL на канал измерения;
- Релейный выход сигнализации ALARM ON/OFF (бесконтактное реле NO/NC), сигнализация по времени беспрерывного дозирования и по предельным концентрациям уровней MIN/MAX
(максимальный ток 5А с резистивной нагрузкой; 0.7А с индуктивной нагрузкой); - Релейный выход AUX ON/OFF для управления исполнительными устройствами по таймеру (работы по расписанию); (максимальный ток 5А с резистивной нагрузкой; 0.7А с индуктивной нагрузкой);
- Выход RS232 (последовательный порт RS232) для подключения ПК или диспетчеризации;
Показатели надежности анализатора жидкости eSELECT B1:
- Гарантийный срок службы анализатора жидкости eSELECT B1: 24 месяца;
Основные заводы производители анализатора жидкости eSELECT B1:
- Место производства анализатора жидкости eSELECT B1: Италия;
- Производитель анализатора жидкости eSELECT B1: фирма ETATRON;

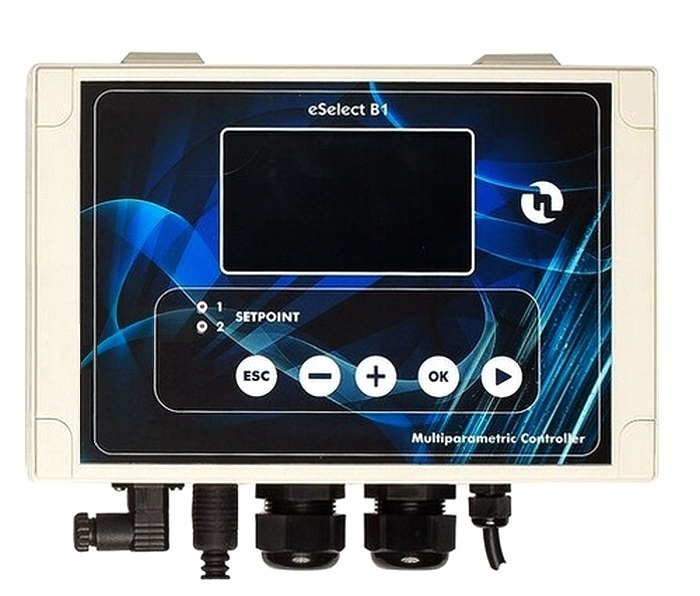

Панель управления анализатора жидкости eSELECT B1:
|
Панель управления eSELECT B1 |
|
|
- Активирован релейный выход SETPOINT 1 или SETPOINT 2;
- ESC: - шаг назад в процедуре (меню) программирования;
- МИНУС: - уменьшает количество и определяет функции в конкретных меню программирования. Например, при выборе типа измерения позволяет пользователю переключаться между рН, Rx и хлор;
- ПЛЮС: - увеличивает количество и определяет функции в пределах определенных программных меню. Например: когда отбор типа измерения позволяет пользователю перемещаться между pH фактором, Rx и Хлором;
- OK: - позволяет пользователю подтвердить сделанный выбор и перейти в следующий раздел меню
- ВПРАВО: - используется, чтобы выбрать цифру, чтобы перейти на другую цифру при установке пароля. Используется также, чтобы изменить язык;
Основные габаритные и установочные размеры анализатора жидкости eSELECT B1:
|
Обозначение |
Длина, мм |
Глубина, мм |
Высота, мм |
|
Анализатор жидкости eSELECT-B1 |
200 |
90 |
160 |
