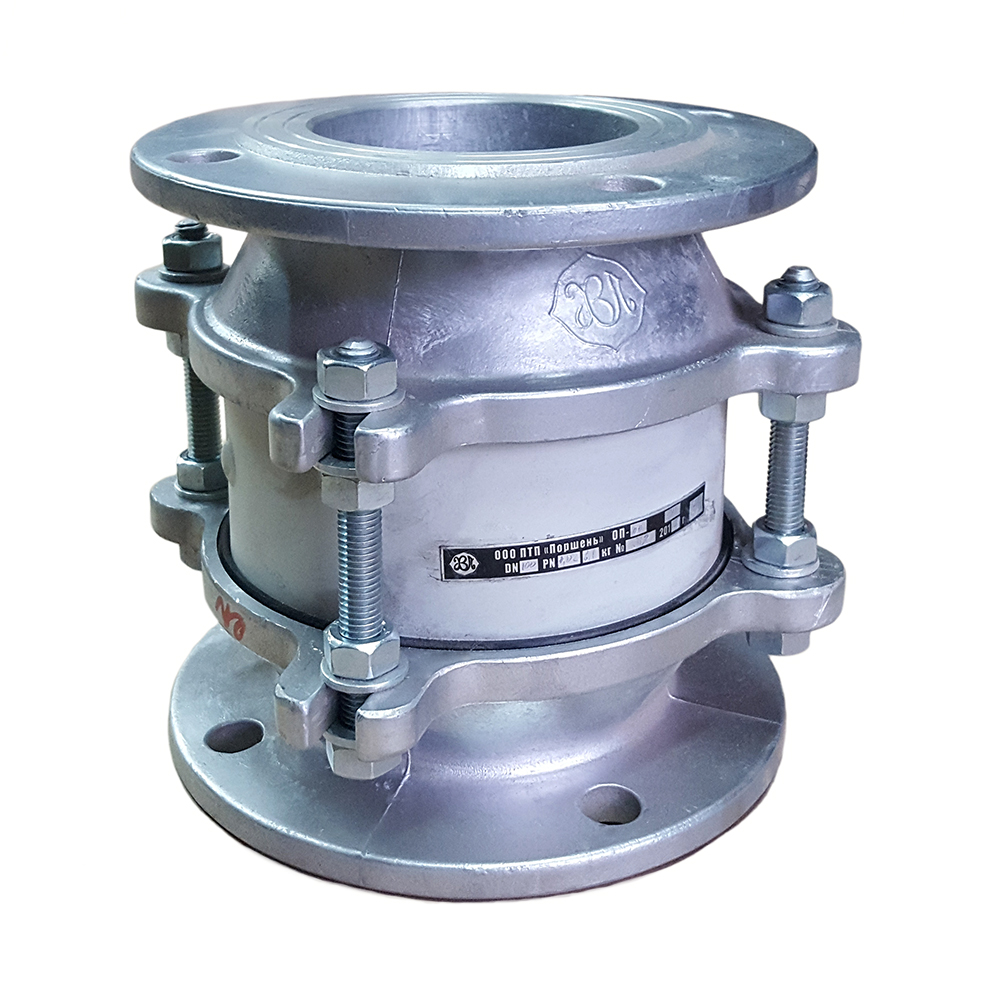

Огнепреградитель ОП-350

Огнепреградитель ОП-350

Описание   огнепреградителя ОП-350:

Огнепреградитель ОП-350. Огнепреградители ОП-350 предназначены для временного предотвращения проникновения пламени внутрь резервуара с нефтью и нефтепродуктами. Огнепреградители ОП-350 предназначены для работы с взрывоопасными смесями газов и паров с воздухом и изготавливаются на рабочее давление 0,002 МПа (2 кПа). Гасящее действие огнепреградителя, основано на принципах интенсивного теплообмена, который происходит между стенками узких каналов огнепреграждающего элемента и проходящим через него газовоздушным потоком. При этом достигается снижение температуры газовоздушного потока до безопасных пределов. Огнепреградители ОП-350 монтируются на крышу вертикальных резервуаров под дыхательным или предохранительным клапаном и крепятся к ответным фланцам при помощи болтов через прокладку. Основой конструкции является огнепреграждающий элемент, размещенный между двух половинок корпуса, стягиваемых между собой шпильками. Огнепреграждающий элемент состоит из плоской и гофрированной алюминиевых лент, намотанных на ось, которая также предохраняет элемент от выпадания. Корпус огнепреградителя ОП-350 изготавливается из алюминиевого сплава. Запрещается установка огнепреградителей ОП-350 в магистральные трубопроводы. Огнепреградители ОП-350 изготавливаются условным диаметром Ду350.

КУПИТЬ огнепреградитель ОП-350 в Москве в Компании Доминик за два шага:

  1. Выберите способ доставки (курьерская доставка или транспортная компания);
  2. Пришлите нам заявку (какая требуется продукция, количество, прочие детали) на адрес — info@techsteklo.ru или сообщите нам о своей потребности по телефонам:  +7 (495) 231-36-71;  +7 (495) 772-36-36.

Технические характеристики и цена на огнепреградители ОП-350:

Марка, обозначение

Ду

Строительная длина, мм

Масса, кг

Цена, руб. вкл. НДС*

Огнепреградитель ОП-350 Р*

350

277

43

Под заказ

*Огнепреградитель в разборном корпусе (см. чертеж ниже).

**Наличие и актуальные цены уточняйте у менеджеров отдела продаж.



Условия эксплуатации огнепреградителя ОП-350:

  • Температура окружающей среды: до - 60°С;
  • Климатическое исполнение и категория размещения по ГОСТ 15150-69:  У, УХЛ;

Технические данные огнепреградителя ОП-350:

  • Номинальное давление PN, МПа: 0,002 (2 кПа);
  • Присоединение к трубопроводу: фланцевое;
  • Регламентирующий документ: ТУ 3689-101-10524112-2007;
  • Пропускная способность при сопротивлении воздушного потока 118 Па, м3/ч, не менее: 900;
  • Обозначение: ОП-350;

Материалы основных деталей огнепреградителя ОП-350:

  • Материал изделия (корпус): алюминиевый сплав;
  • Материал изделия (огнепреграждающий элемент): алюминиевый сплав;

Показатели надежности огнепреградителя ОП-350:

  • Средний срок службы огнепреградителя ОП-350: не менее 15 лет;

Основные габаритные и присоединительные размеры огнепреградителя ОП-350:

Схема огнепреградителя ОП-350

Обозначение

DN

Dн

Н

D

D1

d

n

Масса, кг

ОП-350

350

637

277

485

445

22

6

43



Состав огнепреградителя:

Устройство огнепреградителя ОП-350

Огнепреградитель состоит из корпуса, состоящего из двух половинок (1), огнепреграждающего элемента (2) и четырех шпилек (3).

Монтаж огнепреградителя ОП-350:

  • Все работы по обслуживанию и ремонту огнепреградителей ОП-350 должны проводиться с учетом «Правил технической эксплуатации металлических резервуаров и инструкции по их ремонту».
  • К монтажу и обслуживанию огнепреградителя допускаются лица, изучившие настоящее руководство по эксплуатации и прошедшие инструктаж по правилам пожарной безопасности для данного объекта.
  • Все работы по монтажу и демонтажу огнепреградителя ОП-350  на действующем резервуаре должны быть согласованы с пожарной охраной объекта.
  • Запрещается проводить техническое обслуживание огнепреградителя при осуществлении технологических сливо-наливных операций в защищаемом резервуаре.
  • При монтаже и обслуживании огнепреградителя ОП-350  необходимо пользоваться искробезопасным инструментом и приспособлениями, исключающими искрообразование.
  • Огнепреградители ОП-350 устанавливаются присоединительными фланцами на ответные фланцы резервуара через прокладку и крепятся болтами.
  • Присоединительные фланцы огнепреградителей ОП-350 соответствуют номинальному давлению 0,25 МПа (2,5 кг/см2) по ГОСТ 12815. По требованию возможно изготовление огнепреградителей ОП с присоединительными фланцами номинального давления 1,6 МПа (16 кг/см2).
  • Принимая во внимание совпадение присоединительных размеров фланцев по ГОСТ12815 с номинальным давлением 0,25 МПа (2,5 кг/см2) и 0,6 МПа (6 кг/см2), возможен монтаж огнепреградителей ОП на фланцы с номинальным давлением 0,6 МПа (6 кг/см2).
  • Огнепреградители ОП могут изготавливаться под фланцевое соединение типа «шип-паз» или «выступ-впадина».
  • Ввиду конструктивных особенностей во фланцах изделий ОП-350 выполняется паз с размерами отличными от указанных в ГОСТ. По требованию огнепреградители ОП-350 комплектуются специальными ответными фланцами.

Хранение и транспортировка огнепреградителя ОП-350:

  • Защита от воздействия климатических факторов внешней среды должна соответствовать категории упаковки КУ- 0 ГОСТ 23170-78.
  • Огнепреградители ОП-350  можно транспортировать любым видом наземного транспорта, соблюдая правила перевозки грузов автомобильным и железнодорожным транспортом.
  • При подготовке к длительному хранению огнепреградитель ОП-350 должен быть очищен от пыли и грязи, кассета закрыта заглушками. Крепежные изделия должны быть законсервированы по варианту временной противокоррозионной защиты В3- 4 ГОСТ-9.014-78. Условия хранения - 5 ГОСТ 15150-69.
